P. 6
AGNES Montage Scheidingswand

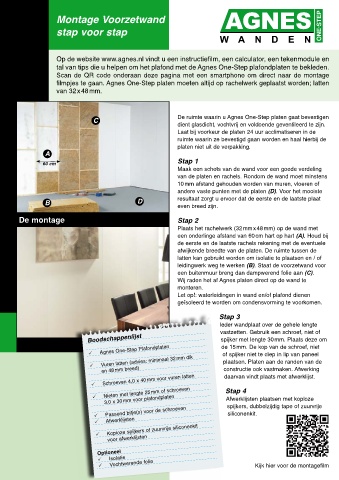

Montage Voorzetwand ONE STEP
stap voor stap stap voor stap
WA N D E N
Op de website www.agnes.nl vindt u een instructiefilm, een calculator, een tekenmodule en
tal van tips die u helpen om het plafond met de Agnes One-Step plafondplaten te bekleden.
Scan de QR code onderaan deze pagina met een smartphone om direct naar de montage
filmpjes te gaan. Agnes One-Step platen moeten altijd op rachelwerk geplaatst worden; latten
van 32 x 48 mm.
D
De ruimte waarin u Agnes One-Step platen gaat bevestigen De ruimte waarin u Agnes One-Step platen gaat bevestigen
C A
dient glasdicht, vochtvrij en voldoende geventileerd te zijn. dient glasdicht, vochtvrij en voldoende geventileerd te zijn.
Laat bij voorkeur de platen 24 uur acclimatiseren in de Laat bij voorkeur de platen 24 uur acclimatiseren in de
ruimte waarin ze bevestigd gaan worden en haal hierbij de ruimte waarin ze bevestigd gaan worden en haal hierbij de
platen niet uit de verpakking. platen niet uit de verpakking. B
A F
Stap 1 Stap 1
60 cm
Maak een schets van de wand voor een goede verdeling Maak een schets van de wand voor een goede verdeling C
G
van de platen en rachels. Rondom de wand moet minstens van de platen en rachels. 60 cm
10 mm afstand gehouden worden van muren, vloeren of Belangrijk voor de schets: 80 cm
andere vaste punten met de platen (D). Voor het mooiste • Teken ook gelijk eventuele wand- en contactdozen in.
resultaat zorgt u ervoor dat de eerste en de laatste plaat • Is al bekend waar bijvoorbeeld een televisie aan de wand
B D E
even breed zijn. komt, houdt hier dan rekening mee in de constructie van A
het raamwerk; extra dwarsbalk.
De montage Stap 2 • Rondom de wand moet minstens 10 mm afstand gehouden De montage
Plaats het rachelwerk (32 mm x 48 mm) op de wand met worden van muren, vloeren of andere vaste punten met
een onderlinge afstand van 60 cm hart op hart (A). Houd bij de platen (D).
de eerste en de laatste rachels rekening met de eventuele • Voor het mooiste resultaat zorgt u ervoor dat de eerste en
afwijkende breedte van de platen. De ruimte tussen de de laatste plaat even breed zijn.
latten kan gebruikt worden om isolatie te plaatsen en / of
leidingwerk weg te werken (B). Staat de voorzetwand voor Stap 2
een buitenmuur breng dan dampwerend folie aan (C). Plaats middels balken van 44 mm x 67 mm eerst het frame
Wij raden het af Agnes platen direct op de wand te van de scheidingwand. (A)
monteren. Tip: Breng langs de buitenkant (vloer, wand, plafond) van
Let op!: waterleidingen in wand en/of plafond dienen het frame verend materiaal aan zoals steenwol of vilt. Dit
geïsoleerd te worden om condensvorming te voorkomen. komt de geluidsisolatie ten goede. Plaats de tussenregels
met een onderlinge afstand van 60 cm hart op hart (B). Voor
Stap 3 stabiliteit van de constructie moeten dwarsliggers geplaatst
Ieder wandplaat over de gehele lengte worden. Plaats deze om de 80 cm in de hoogte en breng
vastzetten. Gebruik een schroef, niet of deze in steensverband aan in de breedte (C).
Boodschappenlijst spijker met lengte 30 mm. Plaats deze om Tip: Gebruik van montagehoeken kan het maken van de
Agnes One-Step Plafondplaten de 15 mm. De kop van de schroef, niet constructie vereenvoudigen. Gebruik hiervoor een waterpas. Het resultaat
P of spijker niet te diep in lip van paneel
Vuren latten (advies: minimaal 32 mm dik plaatsen. Platen aan de randen van de De ruimte tussen de latten kan gebruikt worden om isolatie Boodschappenlijst
P
en 48 mm breed) constructie ook vastmaken. Afwerking te plaatsen en / of leidingwerk weg te werken (F). P Agnes One-Step Plafondplaten
Schroeven 4,0 x 40 mm voor vuren latten daarvan vindt plaats met afwerklijst. Let op!: waterleidingen in de wand dienen geïsoleerd te
P worden om condensvorming te voorkomen. P Vuren latten (advies: minimaal 44 mm dik en 67 mm breed)
Nieten met lengte 25 mm of schroeven Stap 4 P Schroeven 6,0 x 70 mm voor vuren latten
P 3,0 x 30 mm voor plafondplaten Afwerklijsten plaatsen met koploze Stap 3
spijkers, dubbelzijdig tape of zuurvrije Ieder wandplaat over de gehele lengte vastzetten. Gebruik P Nieten met lengte 25 mm of schroeven 3,0 x 30 mm voor
Passend bitje(s) voor de schroeven plafondplaten
P siliconenkit. een schroef, niet of spijker met lengte 30 mm. Plaats deze P Passend bitje(s) voor de schroeven
P Afwerklijsten om de 150 mm. De kop van de schroef, niet of spijker niet te P Afwerklijsten
Koploze spijkers of zuurvrije siliconenkit diep in lip van paneel plaatsen. Platen aan de randen
P van de constructie ook vastmaken. Afwerking daarvan P Koploze spijkers of zuurvrije siliconenkit voor afwerklijsten
voor afwerklijsten
vindt plaats met afwerklijst. Optioneel
Optioneel P Montagehoeken voor vuren frame
P Isolatie Stap 4 P Isolatie
P Vochtwerende folie Kijk hier voor de montagefilm P Vochtwerende folie
Afwerklijsten plaatsen met koploze spijkers,
dubbelzijdig tape of zuurvrije siliconenkit.
